ユニット型温湿度供給装置
ASE

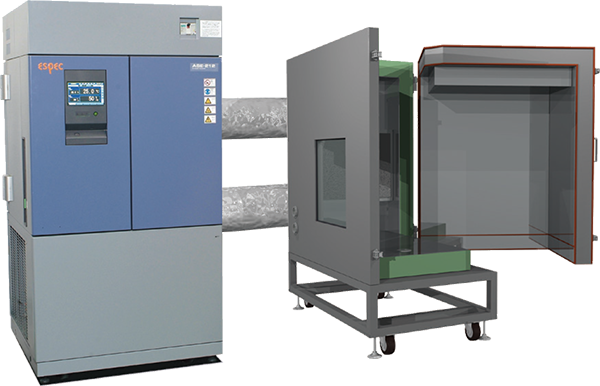

製品概要
様々な形状の供試品に対し
お客様独自の環境試験を実現
電動化・自動化の進む自動車や高発熱・高密度化が進む半導体・電子機器分野、バッテリー・太陽電池・燃料電池等のエネルギー分野、高度化の進むデジタル家電や航空機等の分野では、高いレベルの温湿度試験が求められています。
ユニット型温湿度供給装置ASEシリーズの標準機種を従来の6機種から14機種に拡充しました。
この拡張により、多様な試験要件に合わせた最適な環境試験が可能となり、お客様の供試品の形状や特有のニーズに対応した試験ボックスと合わせて、最適な環境試験システムをご提案いたします。
製品特長
1. 特殊形状の供試品に対応
一般的な恒温槽では収納が困難だった長尺や扁平な供試品にも対応します。
2. 既存設備への後付けにも対応
重量物や固定テストベントなど、大型で固定された供試品に対しても最適な環境を実現します。
3. 多用途に対応する柔軟なアクセス構造が可能
試験ボックスは、観音開き扉、天井面開閉扉、３面開放扉等の柔軟な設計が可能な為、クレーンやフォークリフトを使用しての供試品の出し入れも可能となります。
4. 取り扱いの手間を軽減、作業効率アップ
温湿度供給装置のダクトとの接続部は、ルーズフランジ方式を採用しており、脱着が簡単で装置設置時やメンテナンス時の作業が効率的に行えます。
仕様
| 型式 | 恒温型 | |||||||
|---|---|---|---|---|---|---|---|---|
| スタンダードモデル | ハイスペックモデル | |||||||
| ASE-202 | ASE-302 | ASE-502 | ASE-702 | ASE-802 | ASE-902 | ASE-1002 | ||
| 方式 | 平衡調温方式 | |||||||
| 性能※1 | 温度制御範囲 | −30℃～+100℃ | 0℃～+50℃ | −40℃～+100℃ | −30℃～+150℃ | −40℃～+150℃ | −40℃～+150℃ | −40℃～+150℃ |
| 温度上昇時間 | +20℃～+100℃ まで30分以内 |
+20℃～+50℃ まで15分以内 |
+20℃～+100℃ まで30分以内 |
+20℃～+150℃ まで50分以内 |
+20℃～+150℃ まで50分以内 |
+20℃～+150℃ まで50分以内 |
+20℃～+150℃ まで40分以内 |
|
| 温度下降時間 | +20℃～−30℃ まで70分以内 |
+20℃～0℃ まで10分以内 |
+20℃～−40℃ まで70分以内 |
+20℃～−30℃ まで60分以内 |
+20℃～−40℃ まで60分以内 |
+20℃～−40℃ まで50分以内 |
+20℃～−40℃ まで40分以内 |
|
| 温度変動幅 | ±0.5℃ | |||||||
| 冷凍機容量 | 1.5kW | 1.5kW×2元 | 3.0kW | 3.0kW×2元 | 3.75kW×2元 | 3.75kW×2元 ×2組 |
||
| 冷媒※2 | R-404A | R-404A、 R-508A |
R-404A | R-404A、 R-508A |
R-404A、R23 | R-404A、R23 | ||
| 加熱器 | ニクロムストリップワイヤーヒーター | |||||||
| 処理風量 | 8m³/分 | |||||||
| 電源電圧 | 三相 AC200V 50/60Hz | |||||||
| 最大消費電力 | 5.7kVA | 7.7kVA | 12.0kVA | 16.0kVA | 22.0kVA | 37.5kVA | ||
| 外法（mm）※3 | W850 H1625 D850 |
W1070 H1790 D900 |
W1470 H1965 D1400 |
W1470 H1965 D1400 |
W2570 H2385 D1529 |
W2570 H2760 D2604 |
||
| 重量 | 340kg | 470kg | 800kg | 820kg | 1500kg | 2100kg | ||
| 型式※4 | 恒温恒湿型 | |||||||
|---|---|---|---|---|---|---|---|---|
| スタンダードモデル | ハイスペックモデル | |||||||
| ASE-212（R） | ASE-312（R） | ASE-512（R） | ASE-712（R） | ASE-812（R） | ASE-912 | ASE-1012 | ||
| 方式 | 平衡調温調湿方式 | |||||||
| 性能※1 | 温度制御範囲 | −30℃～+100℃ | 0℃～+50℃ | −40℃～+100℃ | −30℃～+150℃ | −40℃～+150℃ | −40℃～+150℃ | −40℃～+150℃ |
| 湿度制御範囲 | 30%rh～95%rh | |||||||
| 温度上昇時間 | +20℃～+100℃ まで30分以内 |
+20℃～+50℃ まで15分以内 |
+20℃～+100℃ まで30分以内 |
+20℃～+150℃ まで50分以内 |
+20℃～+150℃ まで50分以内 |
+20℃～+150℃ まで50分以内 |
+20℃～+150℃ まで40分以内 |
|
| 温度下降時間 | +20℃～−30℃ まで70分以内 |
+20℃～0℃ まで10分以内 |
+20℃～−40℃ まで70分以内 |
+20℃～−30℃ まで60分以内 |
+20℃～−40℃ まで60分以内 |
+20℃～−40℃ まで50分以内 |
+20℃～−40℃ まで40分以内 |
|
| 温湿度変動幅 | ±0.5℃/±5％rh | |||||||
| 冷凍機容量 | 1.5kW | 1.5kW×2元 | 3.0kW | 3.0kW×2元 | 3.75kW×2元 | 3.75kW×2元 ×2組 |
||
| 冷媒※2 | R-404A | R-404A、 R-508A |
R-404A | R-404A、 R-508A |
R-404A、R23 | R-404A、R23 | ||
| 加熱器 | ニクロムストリップワイヤーヒーター | |||||||
| 加湿器 | シーズヒーター（SUS316L） | 蒸気加湿器 | ||||||
| 処理風量 | 8m³/分 | |||||||
| 電源電圧 | 三相 AC200V 50/60Hz | |||||||
| 最大消費電力 | 7.7kVA | 9.7kVA | 16.0kVA | 20.0kVA | 31.0kVA | 49.5kVA | ||
| 外法（mm）※3 | W850 H1625 D850 |
W1070 H1790 D900 |
W1470 H1965 D1400 |
W1470 H1965 D1400 |
W2570 H2385 D1529 |
W2570 H2760 D2604 |
||
| 重量 | 340kg | 470kg | 800kg | 820kg | 1550kg | 2150kg | ||
- 外囲温度が+20℃における値。
- R-404AをR-449Aに変更可能。
- 突起部は含まず。
- Rタイプ：モデル名の末尾に「R」がつきます。
- 静電容量型湿度センサー制御方式
- 可搬式タンク付き給水回路装備
- 試験ボックス：100㎜ウレタン断熱／内法W400×H400×D400mm
接続：オプションのダクト（2m）を使用時。
必要な性能が得られるかは、試料や試験ボックス、設置環境により影響されます。機種選択の際には、それら条件を明確にした上でご相談ください。
温湿度制御可能範囲図
オプション

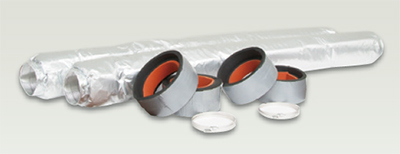

- 接続ダクト
-
ASEから接続ボックスへ精密空気を供給（給気）するためのダクトです。
- 2ｍ
- 3ｍ
- 5ｍ
- 5mの接続ダクトは、2mのダクトと3mのダクトをニップルで中継しています。
装備品： 固定バンド、接続口保温断熱材

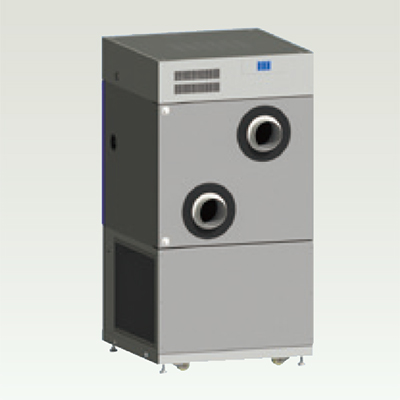

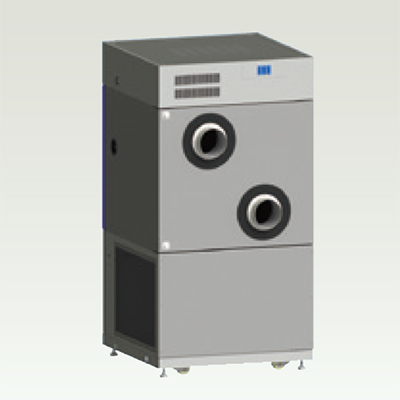

- ダクト供給用左吹き出しパネル
-
接続口向かって左側に吹き出し口がレイアウトされています。
- 図は、装置背面から見た図です。
左吹き出し用ダクト接続パネル
左吹き出し用ダクト接続パネル右吹き出し用ダクト接続パネル（標準装備） - 電源ケーブル
-
装置に電源ケーブルを装備します。
- 10ｍ
- オプションの指定がない場合は5mとなります。
- 冷凍回路水冷方式
-
排熱の影響を低減するため、冷凍システムの空冷凝縮器を水冷凝縮器に変更します。
- 連続給水
-
加湿用純水を連続給水することができます。
- 純水製造装置は別途必要になります。

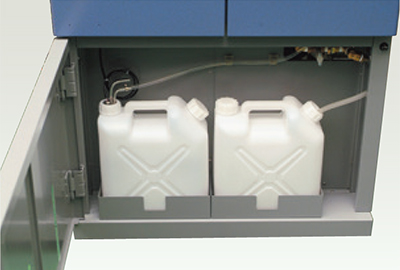

- 可搬式タンク付給水回路（排水タンク付）
-
加湿用純水を装置下部の給水タンクから自動的に供給します。一定の水量以下になるとアラームで通知するため、迅速に対応できます。
- 扉を閉めても給排水タンクの水量が目視できます。

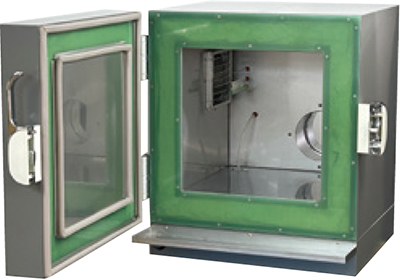

- 標準試験ボックス
-
大きさは3タイプご用意しております。
- 400角-t100/t50
- 750角-t100/t50
- 1000角-t100/t50

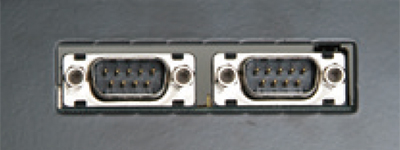

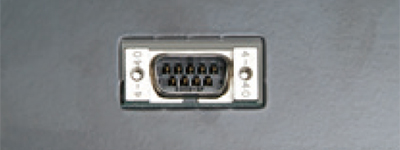

- 通信機能
-
パソコンなどの周辺機器との接続用に、通信ポートのコネクターを追加装備します。装置の運転モード設定、変更およびモニタリングが行えます。
- RS-485（Ｄサブ9 ピン2個）
- RS-232C（Ｄサブ9 ピン1個）
RS-485
RS-232C - 高温制御範囲拡大
-
100℃を超える試験ができるようにします。
上限温度+150℃仕様- 高温100℃仕様のスタンダードモデルのみ

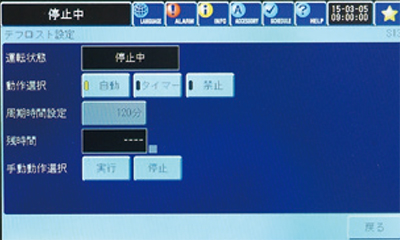

- デフロスト機能
-
冷凍回路の霜取りを行います。自動設定では、冷凍機回路の状態から霜付きを検出し、デフロストを開始します。
- 対象機種 ASE-202, 212, 302, 312, 702, 712
ASE-202, 212, 302, 312用 - 試料温度制御
-
試料に温度センサーを取付け、試料温度により温度制御を行うことで、試料への正確な温度ストレスをかける試験ができます。高湿度運転時にも安全に絶縁が保て、より正確な温度制御ができます。

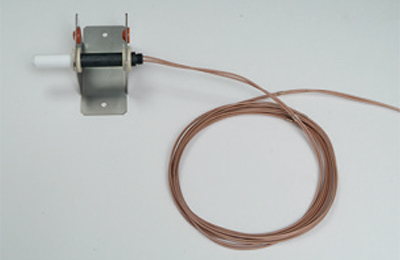

- 静電容量型湿度センサー制御方式
-
湿球温度方式のウイックの代わりに高分子式薄膜静電容量方式の湿度センサーに変更します。ウイックの交換作業が不要になります。
測定範囲：0～100%rh
精度：±2%（−20℃～+40℃/0〜90%rh）
付属品： センサー取付ブラケット

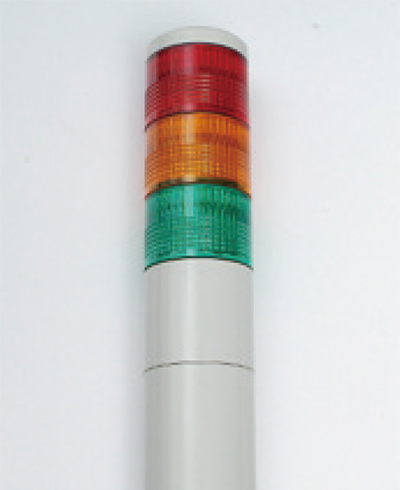

- 状態表示タワー
-
離れた場所からでも、装置の状態を確認出来る表示タワーです。点灯色、点灯/点滅、ブザー音の有無などを、選択いただけます。
- 1段 点灯色：1色
- 2段 点灯色：2色
- 3段 点灯色：3色
- 4段 点灯色：4色
3段

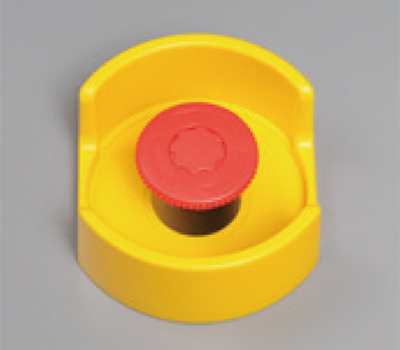

- 非常停止スイッチ（ガード付）
-
装置を手動で緊急停止するスイッチ。誤操作防止のため、ガードが付いています。

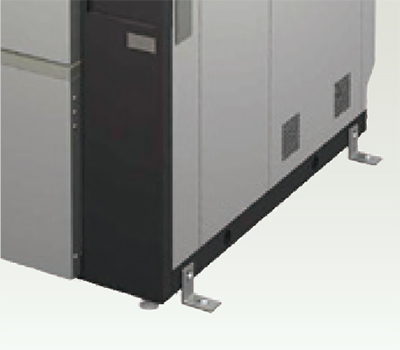

- 装置用床固定金具
-
装置本体を床面に固定します。
- 装備品：
- L型金具、ホールインアンカー、六角穴付きボルト（M8）、平座金、ばね座金

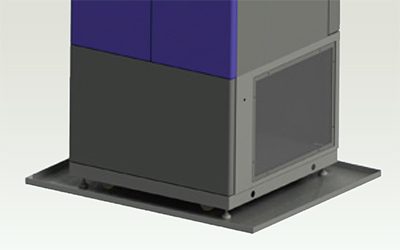

イメージ - 装置用防水パン
-
装置からの万一の漏水時用に、装置に防水パンを設置します。

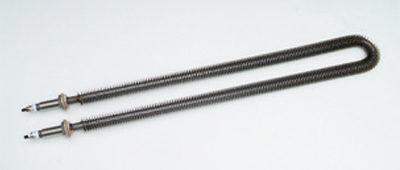

- 耐食性加熱器
-
高い耐食性が必要な時にご利用ください。
ステンレス製：フィン付シーズヒーター
- 取扱説明書
-
- 冊子
- CD
